宜家电动窗帘产品说明书
电动窗帘产品介绍:
本产品采用电容式触摸感应技术,替代了传统的机械按键,具有使用寿命长、抗噪性能好、密封隔离、防水防尘、外观时尚新颖等优点。
可实现对家中电动窗帘一对一的开合控制,可以让窗帘停留在任何开合位置,还可以在预设好的场景下,开合窗帘;搭配相应的“遥控器、多媒体智能网关”等设备,还可以实现窗帘的遥控开关和远程控制等功能。

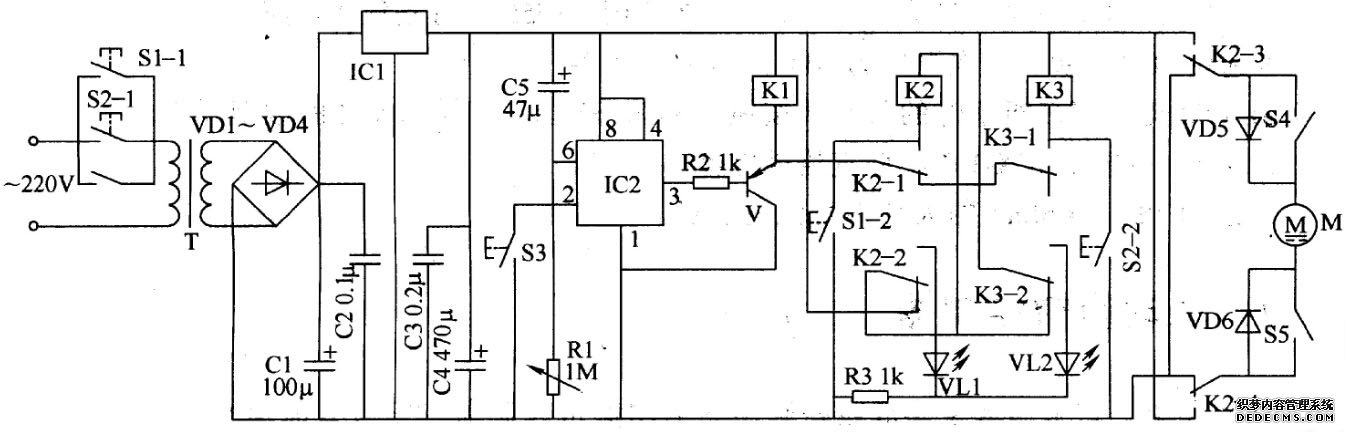

产品电路图展示:
产品特点:
◆ 水晶面板,晶莹剔透,高贵品质,传世典藏
◆ 采用电容式触摸感应技术,触摸灵敏度高,可靠性强
◆ 控制一路电动窗帘,接受全开全关控制指令
◆ 需零线,直接替换普通86式机械开关即可
◆ 双向通信功能,回馈状态;防干扰,信号模糊识别技术
操作说明
1、本地操作说明:
轻按面板ON图标,窗帘打开,再按,窗帘停止。
轻按面板OFF图标,窗帘关闭,再按,窗帘停止。
2、多媒体智能网关操作说明:
安装开关后,初次上电会自动向多媒体智能网关上报该设备的类型和地址,在多媒体智能网关上给该设备重新修改名称后即可操作。可完成打开、关闭等操作,全双工通信,可靠控制。
3、遥控学习操作:
(1)选择“家居模式”:点击zigbee遥控器的“家居”按键,进入家居模式。
(2)选择“区域”:按下“区域1~区域4”的任意一个按键,可以选择你所在的区域,
(3)进入“学习状态”:长按zigbee遥控器“设置”按键3秒,遥控器的蜂鸣器长响一声后松开按键,此时进入遥控器的学习状态,遥控器的蓝色背光灯以0.5秒周期闪烁,并且上方的“红色指示灯”常亮,30秒内无任何操作自动退出学习状态 ,蓝色背光灯和红色指示灯熄灭。
(4)进行“学习操作”:zigbee遥控器进入学习状态后,手指轻触要学习的窗帘面板上的ON或OFF图标,3秒内按下zigbee遥控器的对应按键,即可完成该路灯光的学习操作。
(5)退出“学习状态”:按zigbee遥控器的“设置”按键,蓝色背光灯和上方的红色指示灯熄灭,表示目前退出学习状态
(6)验证学习是否成功:按下zigbee遥控器上刚学习的按键,对应的窗帘如果能正常开/关,表示学习成功。
Zigbee遥控器上允许学习灯光遥控的按键范围为窗帘操作区:
技术参数:
输入: 50HZ- 60HZ ~ AC 180–250V
待机功耗: 0.4W
工作功耗: 0.6W
无线工作方式: IEEE802.15标准zigbee协议
发射功率: 3.5DBm
接收灵敏度: -91DBm
无障碍通讯距离: > 300 米
负载: 交流正反转电机 功率< 200W
工作方式: 10A 220V 单刀双掷继电器,机械互锁
外观尺寸: 86 mm* 86mm *36mm
安装要求:

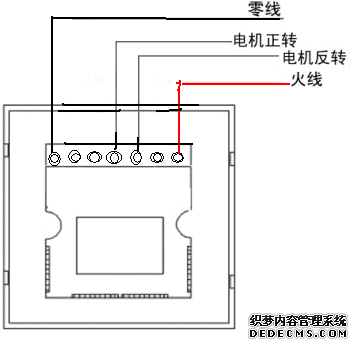

需要接零线,原位置直接替换普通86式机械开关即可,参考以下接线图进行接线。
注意:
1.接入开关的火线、零线必须在同一个漏电保护器里!(否则漏电保护器将有可能误检为漏电而跳闸。)
2. 负载严禁短路,否则会造成开关损坏。
3. 安装完成后,请先将玻璃面板安装牢固后,再给开关送电,严禁带电操作。
